Что такое мультианализатор элегаза и как он работает?

Мультианализатор элегаза — это специализированное устройство, предназначенное для контроля и анализа состояния элегаза (шестифтористой серы, SF₆), который широко используется в электроэнергетике в качестве изоляционного и дугогасящего газа в высоковольтном оборудовании, таком как выключатели, трансформаторы и распределительные устройства.

Элегаз обладает уникальными свойствами, включая высокую электрическую прочность и химическую стабильность, однако его утечки или загрязнение могут привести к снижению эффективности оборудования и даже к аварийным ситуациям. Поэтому мониторинг качества и состояния элегаза является важной задачей для обеспечения надежности и безопасности энергосистем.

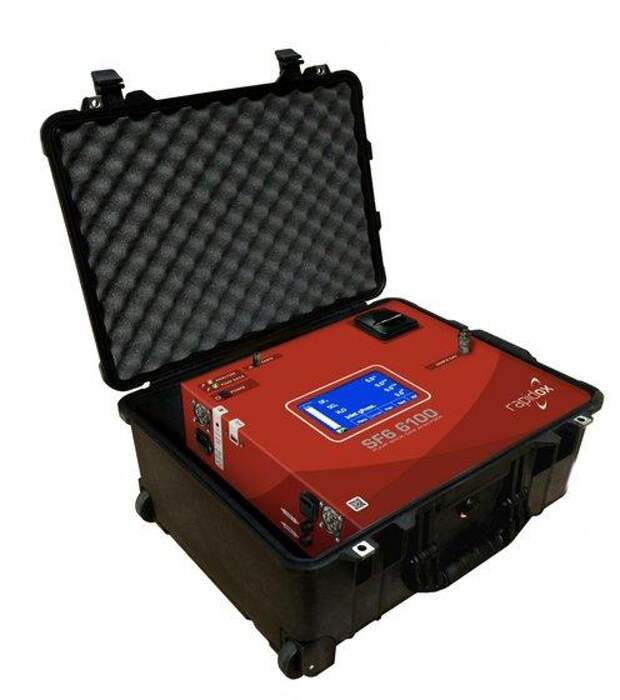

Мультианализатор элегаза представляет собой компактный прибор, который позволяет измерять несколько ключевых параметров газа одновременно. Основные параметры, которые анализируются, включают концентрацию SF₆, содержание влаги (водяного пара), концентрацию продуктов разложения (таких как SO₂, HF, H₂S и других), а также давление и температуру газа. Эти данные помогают оценить общее состояние элегаза и выявить потенциальные проблемы, такие как утечки, загрязнение или деградация газа из-за электрических разрядов или теплового воздействия.

Принцип работы мультианализатора элегаза основан на использовании различных методов измерения, таких как инфракрасная спектроскопия, электрохимические сенсоры и термокондуктометрические датчики. Например, для измерения концентрации SF₆ часто применяется инфракрасный метод, который основан на поглощении газом излучения в определенном диапазоне длин волн.

Содержание влаги измеряется с помощью емкостных или оптических датчиков, чувствительных к водяному пару. Продукты разложения определяются с использованием электрохимических сенсоров, которые реагируют на присутствие конкретных химических соединений.

Процесс анализа начинается с отбора пробы элегаза из оборудования. Проба подается в мультианализатор, где проходит через несколько измерительных модулей, каждый из которых отвечает за определение конкретного параметра. Полученные данные обрабатываются встроенным процессором, и результаты выводятся на дисплей прибора или передаются на внешние устройства для дальнейшего анализа. Современные мультианализаторы часто оснащаются интерфейсами для подключения к компьютерам или системам мониторинга, что позволяет вести непрерывный контроль состояния элегаза.

Использование мультианализатора элегаза имеет ряд преимуществ. Во-первых, он позволяет оперативно выявлять отклонения в составе газа, что помогает предотвратить аварии и снизить затраты на ремонт оборудования. Во-вторых, прибор обеспечивает высокую точность измерений, что особенно важно для соблюдения нормативных требований и стандартов. В-третьих, мультианализаторы удобны в использовании и могут применяться как в лабораторных условиях, так и непосредственно на объектах.

В заключение можно сказать, что мультианализатор элегаза — это незаменимый инструмент для энергетических компаний, который помогает поддерживать работоспособность и безопасность высоковольтного оборудования. Благодаря своей многофункциональности и высокой точности, он обеспечивает надежный контроль состояния элегаза, что способствует повышению надежности энергосистем в целом.

.
